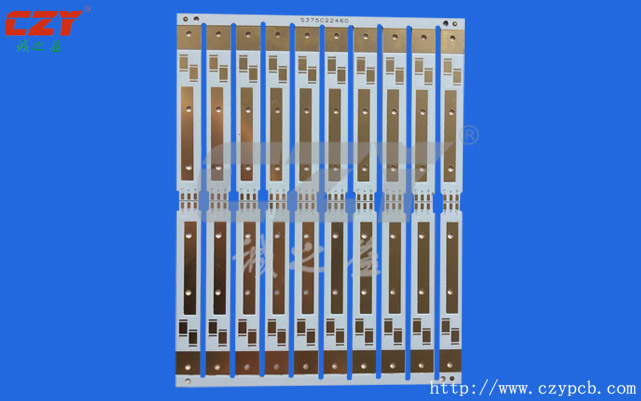

銅基板過電流
銅基板過電流與銅基板銅箔厚度有著密切的關系，比如銅基板銅箔厚度是0.03mm，將銅箔寬為W(mm)，長度為L(mm)的條狀導線，其電阻為0.0005*L/W歐姆。另外，銅箔的載流量還與銅基板上安裝的元件種類、數量以及散熱條件有關。在考慮到安全的情況下，一般可按經驗公式0.15*W(A)來計算銅箔的載流量。
一般銅基板銅箔厚度35um，線條寬度1mm時，那么線條的橫切面的面積為0.035平方毫米，通常取電流密度30A/平方毫米，所以，每毫米線寬可以流過1A電流。
注意：通常在銅基板設計加工中，常用OZ（盎司）作為銅基板銅箔厚度單位，1OZ銅厚的定義為1平方英寸面積內銅箔的重量為1盎，對應的銅箔厚度為35um。
一般銅基板銅箔厚度35um，線條寬度1mm時，那么線條的橫切面的面積為0.035平方毫米，通常取電流密度30A/平方毫米，所以，每毫米線寬可以流過1A電流。
注意：通常在銅基板設計加工中，常用OZ（盎司）作為銅基板銅箔厚度單位，1OZ銅厚的定義為1平方英寸面積內銅箔的重量為1盎，對應的銅箔厚度為35um。
